一、 概述
TDSB-3051系列智能變壓器送器具有設計原理新穎、品種規格齊全、安裝使用簡便、安全防爆等特點。尤以精度高、體積小、重量輕、調整方便、長期穩定性好、單向過載保護能力強、適用于惡劣場所使用而著稱。因此在國內外市場上享有很高的聲譽。TDS-3051系列0.1級電容式智能變送器包括壓力、差壓、絕對壓力、遠傳、位等多個品種、并配備相應的選件產品,可廣泛應用于電力、冶金、石化、制藥、儀器加工等行業,用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度,然后將其轉換成4~20mA.DC信號輸出。與我國推行的“IEC”標準要求相符。
二、技術性能和參數
量 程 比:10:1或100比1
電 源影響:<0.005%輸出量程/V
負載影響:電源穩定時,無負載影響。
防 護特性:防護能力 IP65
容 積變化量:小于0.16cm3
啟動時間:3s,無需預熱。
阻 尼:通?稍0.1至16秒之間任意設定 阻 尼:時間常數在0.2~32.0s之間可調 工作環境:環境溫度 -20~75℃ 環境濕度 0~95%
輸出信號: 二線制4~20mA直流信號電源(DC12~45V.DC) 測量精度:調校量程的±0.1%,±0.2%(無特別說明出廠按精度為±0.2%標配)
防爆類型:隔爆型 Exd II BT4-6 本安型 Exia II CT5 指示表(%):液晶數顯 精度±0.2% 振動影響:任何方向200Hz振動時,±0.05%/g。 安裝位置:膜片未垂直安裝,可能產生小于0.24KPa的零點誤差,但可通過調零來修正。 重 量:3.5Kg(不包括附件)

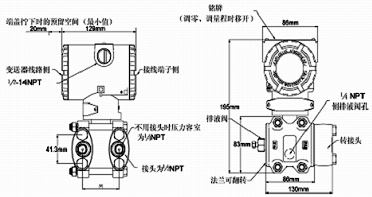

三、典型產品外形尺寸
四、TDSB-3051電容式壓力變送器型號表
3051型 |
壓力/差壓/高靜壓/絕壓電容式變送器 |
|
|
DR |
微差壓變送器 |
DP |
差壓變送器 |
HP |
高靜壓差壓變送器 |
AP |
絕對壓力變送器 |
GP |
壓力變送器 |
|
|
代碼 |
量 程 范 圍 |
代碼 |
量 程 范 圍 |
2 |
0-0.1-1.6KPa |
7 |
0-0.4-2.5MPa |
3 |
0-1.0-6.0KPa |
8 |
0-1.6-10MPa |
4 |
0-6.0-40KPa |
9 |
0-4.0-25MPa |
5 |
0-40-250KPa |
[ ] |
請將量程填到掛號里 |
6 |
0-0.16-1.0MPa |
|
|
|
|
代碼 |
輸 出 信 號 |
E |
兩線制4~20 mA DC |
S , TD>
|
兩線制4~20 mA DC + HART信號 |
S1 |
兩線制4~20mA.DC 數字放大器,兼有平方根輸出 |
|
|
代碼 |
結 構 材 料 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
22 |
316不銹鋼 |
316不銹鋼 |
316L不銹鋼 |
硅
油 |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
鉭 |
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
|
代碼 |
選用件(不選則不填) |
|
|
M1 |
0~100% 線性指示表 |
M3 |
3 1/2 LCD 數字線性顯示表 |
M4 |
智能表顯示器 |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
D1 |
泄放閥在壓力室側面的上部 |
D2 |
泄放閥在壓力室側面的下部 |

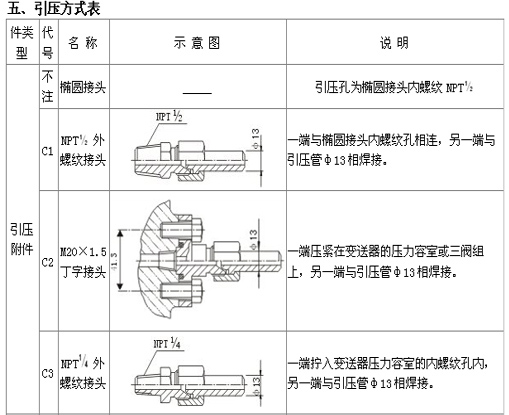

C |
橢圓接頭內螺紋NPT 1/2 |
C1 |
NPT 1/2 外螺紋接頭 |
C2 |
M20×1.5丁字接頭 |
C3 |
NPT 1/4 外螺紋接頭 |
d |
隔爆型 dIIBT4 |
i |
本安型 iaIICT6 |
|
|
3051 DP [0-300kpa] E 22 M4B3D1C |
