TDS-G系列隔離器
一、概述
TDS-G系列隔離器是。將直流電壓或電流信號經過隔離傳送,轉換成所需的信號給其它儀表.可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性�？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。
二、主要技術指標
1、輸入信號：直流電壓、電流（訂貨時確定或配置編程器自行編程）
2、輸入阻抗：電流阻抗≤160Ω，電壓阻抗≥250K
3、最大輸入電流/電壓：≤30mA/≤7V
4、輸出信號：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
5、輸出負載：電流型≤500Ω，電壓型≥250Ω(需要更高負載能力時，請在訂貨時說明)
6、報警輸出：繼電器，容量：DC30V/2A，AC125V/0.6A
7、通訊：MODBUS-RTU協議，RS-485傳輸距離 ≤1000米
8、電源：DC24V ±10% AC 100~265V （50~60Hz)
9、功耗：DC24V單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100~265V單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
10、絕緣強度：（輸入/輸出/電源之間）2500Vrms 1分鐘，無火花
11、工作溫度：0~50℃
12、相對濕度：≤85%RH
13、溫度漂移：50ppm
14、安裝方式：35mDIN導軌安裝
15、安裝尺寸：109×116.5×18.5mm 22.5×110×115 mm （ L×W×H ）
16、測量精度：0.2%FS ±1字
17、響應時間：≤1S
18、重量：約0.14Kg

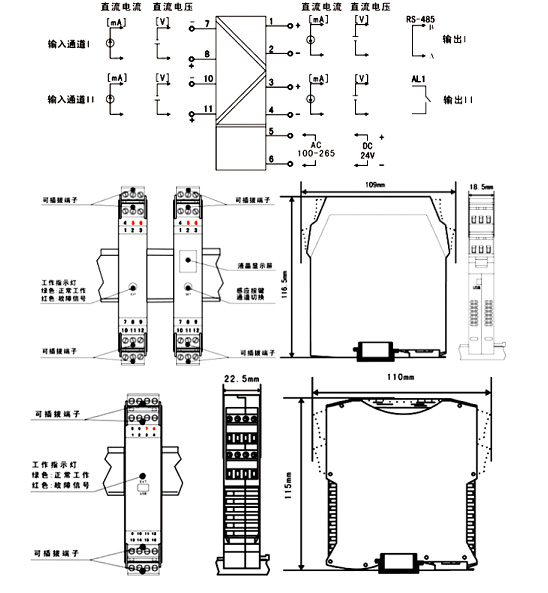

三、接線及外形圖
四、選型
|
TDS-G |
導軌式隔離器選型表 |
|
|
|
|
|
3 |
DC0~5V |
6 |
4~20mA.DC |
|
4 |
DC1~5V |
7 |
DC0~10V |
|
5 |
0~10mA.DC |
8 |
其它 |
|
|
|
1 |
一路輸入 |
2 |
兩路輸入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通訊 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
|
|
1 |
一路輸出 |
2 |
兩路輸出 |
|
|
|
W |
無 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
|
|
|
|
|
|
|
|
|
TDS-G 輸入信號 輸入路數 輸出信號- 輸出路數 工作電源 備注 |
例1：TDS-G626-2-W：表示導軌式隔離器兩路4~20mA.DC輸入。兩路4~20mA.DC輸出。無工作電源
TDS-W系列配電器
一、概述
TDS-W系列溫度變送器器是。將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換成與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能�？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性�？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。
二、主要技術指標
1、輸入信號：熱電阻、熱電偶、毫伏信號（訂貨時確定或配置編程器自行編程）
2、輸出信號：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
3、輸出負載：電流型≤500Ω，電壓型≥250Ω(需要更高負載能力時，請在訂貨時說明)
4、報警輸出：繼電器，容量：DC30V/2A，AC125V/0.6A
5、通訊：MODBUS-RTU協議，RS-485傳輸距離 ≤1000米
6、電源：DC24V ±10% AC 100~265V （50~60Hz)
7、功耗：DC24V單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100~265V單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
8、絕緣強度：（輸入/輸出/電源之間）2500Vrms 1分鐘，無火花
9、工作溫度：0~50℃
10、相對濕度：≤85%RH
11、溫度漂移：50ppm
12、安裝方式：35mDIN導軌安裝
13、安裝尺寸：109×116.5×18.5mm 22.5×110×115 mm （ L×W×H ）
14、測量精度：0.2%FS ±1字
15、響應時間：≤1S
16、重量：約0.14Kg

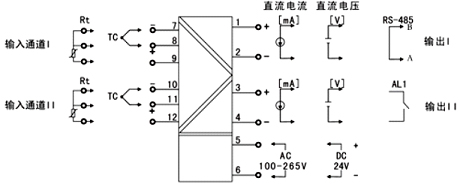

三、接線圖
四、外形圖同上TDS-G
五、選型
|
TDS-W |
導軌式溫度變送器選型表 |
|
|
|
|
|
1 |
熱電偶(K、B、S、T、J等） |
8 |
其它 |
|
2 |
熱電阻（Pt100、Cu50等） &nb, sp; |
|
|
|
|
|
1 |
一路輸入 |
2 |
兩路輸入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通訊 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
1 |
一路輸出 |
2 |
兩路輸出 |
|
|
|
W |
無 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
溫度變送器訂貨時須文字說明分度號及溫度范圍（若要修改分度號或量程須另配編程器） |
|
|
|
|
|
|
|
|
TDS- W 輸入信號 輸入路數 輸出信號- 輸出路數 工作電源 備注 |
例2：TDS-W116-2-220VAC（K：0~1300℃）表示導軌式溫度變送器，一路輸入分度號K：量程0~1300℃。兩路4~20mA.DC輸出。220VAC工作電源（注：若需輸入分度號，量程可改型，則須另配編程器）。
TDS-P系列配電器
一、概述
TDS-P系列配電器是。給二、三線制變送器提供隔離的電源電壓，將變送器產生的直流電壓或電流信號，經本配電器轉換成所需的信號至控制系統，可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性�？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、理論輸出值、單位及通道號。
二、主要技術指標
1、輸入信號：直流電壓、電流（訂貨時確定或配置編程器自行編程）
2、輸入阻抗：電流阻抗≤160Ω，電壓阻抗≥250K
3、最大輸入電流/電壓：≤30mA/≤7V
4、輸出信號：4~20mA ，0~10mA,0~20mA，1~5V ，0~5V
5、輸出負載：電流型≤500Ω，電壓型≥250Ω(需要更高負載能力時，請在訂貨時說明)
6、報警輸出：繼電器，容量：DC30V/2A，AC125V/0.6A
7、通訊：MODBUS-RTU協議，RS-485傳輸距離 ≤1000米
8、電源：DC24V ±10% AC 100~265V （50~60Hz)
9、功耗：DC24V單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100~265V單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
10、絕緣強度：（輸入/輸出/電源之間）2500Vrms 1分鐘，無火花
11、工作溫度：0~50℃ 12、相對濕度：≤85%RH
13、溫度漂移：50ppm 14、安裝方式：35mDIN導軌安裝
15、安裝尺寸：109×116.5×18.5mm 22.5×110×115 mm ( L×W×H ）
16、測量精度：0.2%FS ±1字
17、響應時間：≤1S
18、重量：約0.14Kg

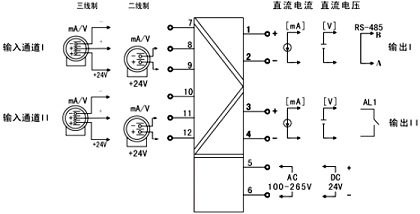

三、接線圖
四、外形圖同上TDS-G
五、選型
|
TDS-P |
導軌式配電器選型表 |
|
|
|
|
|
3 |
DC0~5V |
6 |
4~20mA.DC |
|
4 |
DC1~5V |
7 |
DC0~10V |
|
5 |
0~10mA.DC |
8 |
其它 |
|
|
|
1 |
一路輸入 |
2 |
兩路輸入 |
|
|
|
3 |
DC0~5V |
7 |
RS485通訊 |
|
4 |
DC1~5V |
Y |
DC0~10V |
|
5 |
0~10mA.DC |
F |
其它 |
|
6 |
4~20mA.DC |
|
|
|
|
|
1 |
一路輸出 |
2 |
兩路輸出 |
|
|
|
W |
無 |
220VDC |
DC220V |
|
24VDC |
DC24V |
220VAC |
AC220V |
|
|
|
|
|
|
|
|
|
|
|
|
|
TDS-P 輸入信號 輸入路數 輸出信號- 輸出路數 工作電源 備注 |
例3：TDS-P616-2-24VDC：表示導軌式配電器一路4~20mA.DC輸入。兩路4~20mA.DC輸出。24VDC工作電源。
